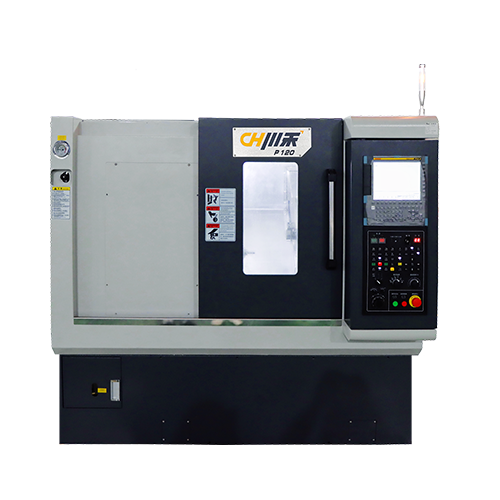

P120 排刀式車床

排刀設計,排刀座直線排刀,換刀快速精準。

節省加工時間,減少維護成本。

獲取方案
P120 排刀式車床

產品特點

  • 01
    本機為臥式數控車床,底座與床身一體式鑄件設計,床身導軌面45度傾斜,具備較大承載截面可保證高精度切削加工。高剛性,低重心,主軸近距離的結構特點
  • 02
    排刀設計,排刀座直線排刀,換刀快速精準,節省加工時間,減少維護成本
  • 03
    高精度伺服電主軸,軸徑向剛性高,主軸熱溫升穩定,熱變形小,動態回轉精度高
  • 04
    能夠?qū)Ω黝惲慵瓿蓛?nèi)外圓柱面,圓錐面,圓弧面,端面,切槽,內外螺紋,倒角等工序的切削加工
  • 05
    選配棒材送料機進行自動化車削加工,選配桁架機械手實現“無人化”自動生產
P120 排刀式車床


規格參數

加工范圍

主軸

X&Z軸

電機功率

其他

床鞍上最大旋徑Φ320mm
最大車削直徑Φ300mm
標準車削直徑Φ120mm
拖板上回轉直徑Φ126mm
最大車削長度300mm
卡盤尺寸5'
棒材容徑

Φ36mm

主軸鼻端A 2-4
主軸軸承型號7014
主軸通孔徑Φ46mm
主軸傳動方式直驅
主軸傳動比1:1
主軸最高轉速6000rpm
主軸額定扭矩35.8Nm
X/Z軸最大行程350/320mm
X/Z軸快速進給30m/min
X/Z軸滑軌形式30mm 線軌
X/Z軸滾珠螺桿直徑/螺距Φ25/32mm/Pitch10
X/Z軸定位精度0.008mm/1000mm
X/Z軸重復定位精度≤0.005mm
主軸馬達功率7.5kW
X軸伺服馬達額定扭矩8.34Nm
Z軸伺服馬達額定扭矩8.34Nm
液壓站電機0.75kW
水泵電機0.55kW
熱冷交換機300W
標準控制器SYNTEC 22TA刀庫6排刀座
電壓/功率需求380V/15kVA四方型刀具≤20mm
油壓箱容量30L圓形刀具Φ25mm
機器重量2000kg外觀尺寸(長×寬×高)2100×1600×1700mm

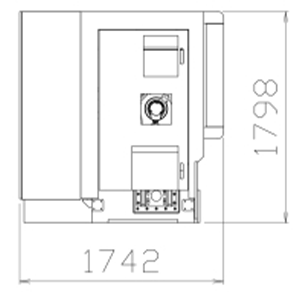

產品尺寸圖
