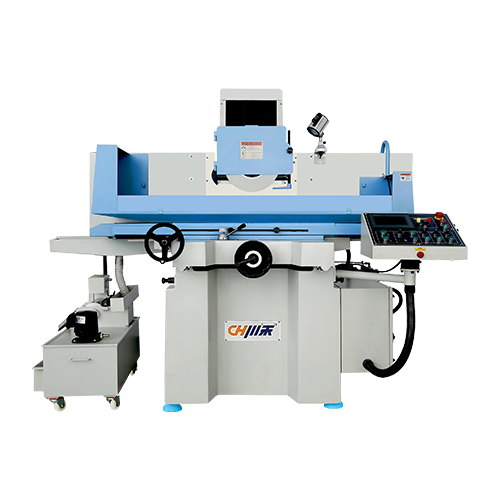

G306K鞍座式平面磨床

根據工件材料、形狀,可采用不同的裝夾、定位方法。

整機結構加寬加高加厚,機床穩定可靠,搖動順暢,手感輕巧。

獲取方案
G306K鞍座式平面磨床
相關標簽:平面磨床,精密平面磨,數控磨床

產品特點

  • 01
    本機床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀,可采用不同的裝夾、定位方法。一般平面,可以采用電磁吸盤或直接緊固于工作臺上進行磨削加工;平面、直角面、任意角度、圓柱端面等,可在夾具上進行磨削加工(夾具客戶自制)。
  • 02
    此型號平面磨床采用立柱固定在底座,主軸磨頭體固定在立柱上作上下(Z向)移動,工作臺通過鞍座在主機座上作前后(Y向)移動,工作臺通過油壓缸在鞍座上作左右(X向)移動的結構。
  • 03
    機臺主機、立柱,機頭均采用高級鑄鐵鑄造,采用計算機軟件輔助優化設計,結構內部加強筋的合理配置,經應力消除處理,提升韌性及防止變形。
G306K鞍座式平面磨床


規格參數

工作臺加工范圍

前后進給

上下結構

砂輪

馬達

其他

工作臺工作面積600×300mm
左右最大移動量680mm
前后最大移動量340mm
工作臺面至主軸中心最大距離570mm
工作臺最大承受重量420kg
工作臺T型槽14mm×1N
工作臺速度

2~25m/min

前后手輪進刀(1格)0.02mm
前后自動進給0.2~20mm
前后快速移動(50HZ)1000mm/min
上下快速移動量300mm/min
上下手動進刀(1格)0.01mm
砂輪尺寸Φ350mm×20-40×Φ127mm
主軸轉速

1450rpm

主軸馬達3.75kW
上下驅動馬達0.08kW
油壓馬達1.5kW
沖水馬達0.18kW
前后驅動馬達0.08kW
外觀尺寸(長×寬×高)2600×2400×1900mm
毛重2200kg

組成部分說明

Z軸傳動上下使用精密級梯形螺桿傳動,進刀精準,配有快速升降馬達,減輕勞動強度。
主軸組主軸乃機床的心臟,主軸的精度是一臺機床質量的最重要組成部分,我們采用臺灣原裝著名品牌主軸,經過嚴格的熱處理和精密加工,搭配NSK精密配對軸承,主軸內部填封特殊的潤滑脂,長期可靠使用,免予維護。
使用環境條件

相對濕度:  35~90%R/H(不結露)

環境溫度:  0℃_x005f∽40℃

空氣介質:  無腐蝕性介質

光    線:  充足,通風良好

機床應在上述工作環境下,長期穩定運轉。

操作與保養之空間G306K機臺尺寸為長2600mm,寬2400mm及高1900mm,為安全考慮以及操作和維修的便利,空間必須比機臺尺寸規格更大,建議左右各留500mm。
