加工范圍
床鞍上最大旋徑Φ320mm
最大車削直徑Φ300mm
標準車削直徑Φ120mm
拖板上回轉直徑Φ126mm
最大車削長度300mm
卡盤尺寸5'
棒材容徑Φ36mm
加工范圍
床鞍上最大旋徑Φ400mm
最大車削直徑Φ300mm
標準車削直徑Φ150mm
拖板上回轉直徑Φ126mm
最大車削長度340mm
卡盤尺寸6'
棒材容徑Φ46mm
加工范圍
床鞍上最大旋徑Φ400mm
最大車削直徑Φ300mm
標準車削直徑Φ150mm
拖板上回轉直徑Φ126mm
最大車削長度320mm
卡盤尺寸8'
棒材容徑Φ52mm
C160
C200
C250
C300
C160-300
C200-300
C200-500
C250-500
C250-1000
C300-1000
C300-1500
C300-2000
加工范圍
床鞍上最大旋徑Φ730mm
最大車削直徑Φ620mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度1000mm
卡盤尺寸12'
棒材容徑Φ75mm
加工范圍
床鞍上最大旋徑Φ730mm
最大車削直徑Φ620mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度1500mm
卡盤尺寸12'
棒材容徑Φ75mm
加工范圍
床鞍上最大旋徑Φ730mm
最大車削直徑Φ640mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度2240mm
卡盤尺寸12'
棒材容徑Φ75mm
P160Y
P160MY
C160M
C160MY
C200M
C200MY
加工范圍
床鞍上最大旋徑Φ400mm
最大車削直徑Φ320mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度300mm
卡盤尺寸6'
棒材容徑Φ46mm
加工范圍
床鞍上最大旋徑Φ480mm
最大車削直徑Φ200mm
標準車削直徑Φ150mm
拖板上回轉直徑Φ250mm
最大車削長度300mm
卡盤尺寸6'
棒材容徑Φ46mm
加工范圍
床鞍上最大旋徑Φ400mm
最大車削直徑Φ320mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度300mm
卡盤尺寸6'
棒材容徑Φ52mm
加工范圍
床鞍上最大旋徑Φ400mm
最大車削直徑Φ225mm
標準車削直徑Φ150mm
拖板上回轉直徑Φ300mm
最大車削長度240mm
卡盤尺寸6'
棒材容徑Φ42mm
加工范圍
床鞍上最大旋徑Φ400mm
最大車削直徑Φ320mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度300mm
卡盤尺寸8'
棒材容徑Φ52mm
加工范圍
床鞍上最大旋徑Φ560mm
最大車削直徑Φ330mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度450mm
卡盤尺寸8'
棒材容徑Φ52mm
C200MYS
CX200
加工范圍
主軸通孔徑Φ66mm
主軸軸承直徑NN3020+100BAR+NN3018
油壓缸徑8'
主軸鼻端A 2-6
主軸馬達功率22kW
主軸傳動方式直驅
主軸傳動比1:1
主軸轉速4300rpm
主軸額定輸出轉速2320rpm(220V)
加工范圍
主軸通孔徑Φ66mm
主軸軸承直徑NN3020+100BAR+NN3018
油壓缸徑8'
主軸鼻端A 2-6
主軸馬達功率22kW
主軸傳動方式直驅
主軸傳動比1:1
主軸轉速4300rpm
主軸額定輸出轉速2320rpm(220V)
鞍座式平面磨床
動柱式平面磨床
精密數控平面磨床
G818A
G818S
G2550A
G2550S
G306K
G306S
G408K
G408S
加工范圍
工作臺工作面積460X200mm
左右最大移動量540mm
前后最大移動量250mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量150kg
工作臺T型槽14mm×1N
工作臺速度5~25m/min
加工范圍
工作臺工作面積460X200mm
左右最大移動量540mm
前后最大移動量240mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量150kg
工作臺T型槽14mm×1N
工作臺速度2~25m/min
加工范圍
工作臺工作面積500X250mm
左右最大移動量560mm
前后最大移動量275mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量250kg
工作臺T型槽14mm×1N
工作臺速度5~25m/min
加工范圍
工作臺工作面積500X250mm
左右最大移動量560mm
前后最大移動量275mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量250kg
工作臺T型槽14mm×1N
工作臺速度2~25m/min
加工范圍
工作臺工作面積600×300mm
左右最大移動量680mm
前后最大移動量340mm
工作臺面至主軸中心最大距離570mm
工作臺最大承受重量420kg
工作臺T型槽14mm×1N
工作臺速度2~25m/min
加工范圍
工作臺工作面積600×300mm
左右最大移動量680mm
前后最大移動量340mm
工作臺面至主軸中心最大距離570mm
工作臺最大承受重量420kg
工作臺T型槽14mm×1N
工作臺速度2~25m/min
加工范圍
工作臺工作面積800×400mm
左右最大移動量880mm
前后最大移動量450mm
工作臺面至主軸中心最大距離580mm
工作臺最大承受重量700kg
工作臺T型槽14mm×3N
工作臺速度2~25m/min
加工范圍
工作臺工作面積800×400mm
左右最大移動量880mm
前后最大移動量450mm
工作臺面至主軸中心最大距離580mm
工作臺最大承受重量700kg
工作臺T型槽14mm×3N
工作臺速度2~25m/min
G5010S
G5012S
G6015S
G6030S
G7020S
加工范圍
工作臺工作面積1000X500mm
左右最大移動量1140mm
前后最大移動量540mm
工作臺面至主軸中心最大距離600mm
工作臺最大承受重量800kg
工作臺T型槽14mm×3N
工作臺速度2~25m/min
加工范圍
工作臺工作面積1200X500mm
左右最大移動量1340mm
前后最大移動量540mm
工作臺面至主軸中心最大距離600mm
工作臺最大承受重量800kg
工作臺T型槽14mm×3N
工作臺速度2~25m/min
加工范圍
工作臺工作面積1500×600mm
左右最大移動量1600mm
前后最大移動量660mm
工作臺面至主軸中心最大距離700mm
工作臺最大承受重量800kg
工作臺T型槽16mm×3N
工作臺速度2~25m/min
加工范圍
工作臺工作面積3000×600mm
左右最大移動量3250mm
前后最大移動量660mm
工作臺面至主軸中心最大距離700mm
工作臺最大承受重量1500kg
工作臺T型槽16mm×3N
工作臺速度2~25m/min
加工范圍
工作臺工作面積2000×700mm
左右最大移動量2230mm
前后最大移動量760mm
工作臺面至主軸中心最大距離700mm
工作臺最大承受重量1500kg
工作臺T型槽16mm×3N
工作臺速度2~25m/min
G818A
G818S
G2550A
G2550S
G306K
G306S
G408K
G408S
G5010S
G5012S
G6015S
G6030S
G7020S
加工范圍
工作臺工作面積460X200mm
左右最大移動量540mm
前后最大移動量250mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量150kg
工作臺T型槽14mm×1N
工作臺速度5~25m/min
加工范圍
工作臺工作面積460X200mm
左右最大移動量540mm
前后最大移動量240mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量150kg
工作臺T型槽14mm×1N
工作臺速度2~25m/min
加工范圍
工作臺工作面積500X250mm
左右最大移動量560mm
前后最大移動量275mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量250kg
工作臺T型槽14mm×1N
工作臺速度5~25m/min
加工范圍
工作臺工作面積500X250mm
左右最大移動量560mm
前后最大移動量275mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量250kg
工作臺T型槽14mm×1N
工作臺速度2~25m/min
加工范圍
工作臺工作面積600×300mm
左右最大移動量680mm
前后最大移動量340mm
工作臺面至主軸中心最大距離570mm
工作臺最大承受重量420kg
工作臺T型槽14mm×1N
工作臺速度2~25m/min
加工范圍
工作臺工作面積600×300mm
左右最大移動量680mm
前后最大移動量340mm
工作臺面至主軸中心最大距離570mm
工作臺最大承受重量420kg
工作臺T型槽14mm×1N
工作臺速度2~25m/min
加工范圍
工作臺工作面積800×400mm
左右最大移動量880mm
前后最大移動量450mm
工作臺面至主軸中心最大距離580mm
工作臺最大承受重量700kg
工作臺T型槽14mm×3N
工作臺速度2~25m/min
加工范圍
工作臺工作面積800×400mm
左右最大移動量880mm
前后最大移動量450mm
工作臺面至主軸中心最大距離580mm
工作臺最大承受重量700kg
工作臺T型槽14mm×3N
工作臺速度2~25m/min
加工范圍
工作臺工作面積1000X500mm
左右最大移動量1140mm
前后最大移動量540mm
工作臺面至主軸中心最大距離600mm
工作臺最大承受重量800kg
工作臺T型槽14mm×3N
工作臺速度2~25m/min
加工范圍
工作臺工作面積1200X500mm
左右最大移動量1340mm
前后最大移動量540mm
工作臺面至主軸中心最大距離600mm
工作臺最大承受重量800kg
工作臺T型槽14mm×3N
工作臺速度2~25m/min
加工范圍
工作臺工作面積1500×600mm
左右最大移動量1600mm
前后最大移動量660mm
工作臺面至主軸中心最大距離700mm
工作臺最大承受重量800kg
工作臺T型槽16mm×3N
工作臺速度2~25m/min
加工范圍
工作臺工作面積3000×600mm
左右最大移動量3250mm
前后最大移動量660mm
工作臺面至主軸中心最大距離700mm
工作臺最大承受重量1500kg
工作臺T型槽16mm×3N
工作臺速度2~25m/min
加工范圍
工作臺工作面積2000×700mm
左右最大移動量2230mm
前后最大移動量760mm
工作臺面至主軸中心最大距離700mm
工作臺最大承受重量1500kg
工作臺T型槽16mm×3N
工作臺速度2~25m/min
工作臺加工范圍
前后進給
上下結構
砂輪
馬達
其他

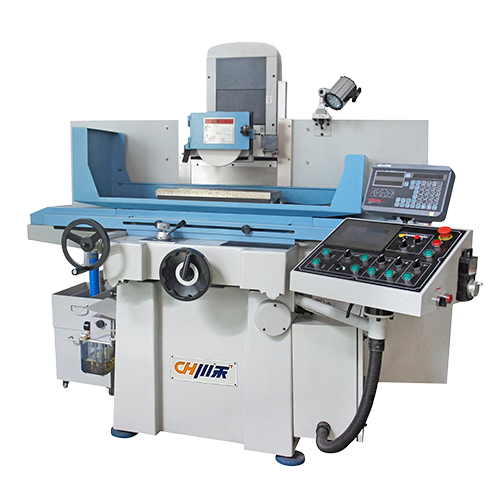

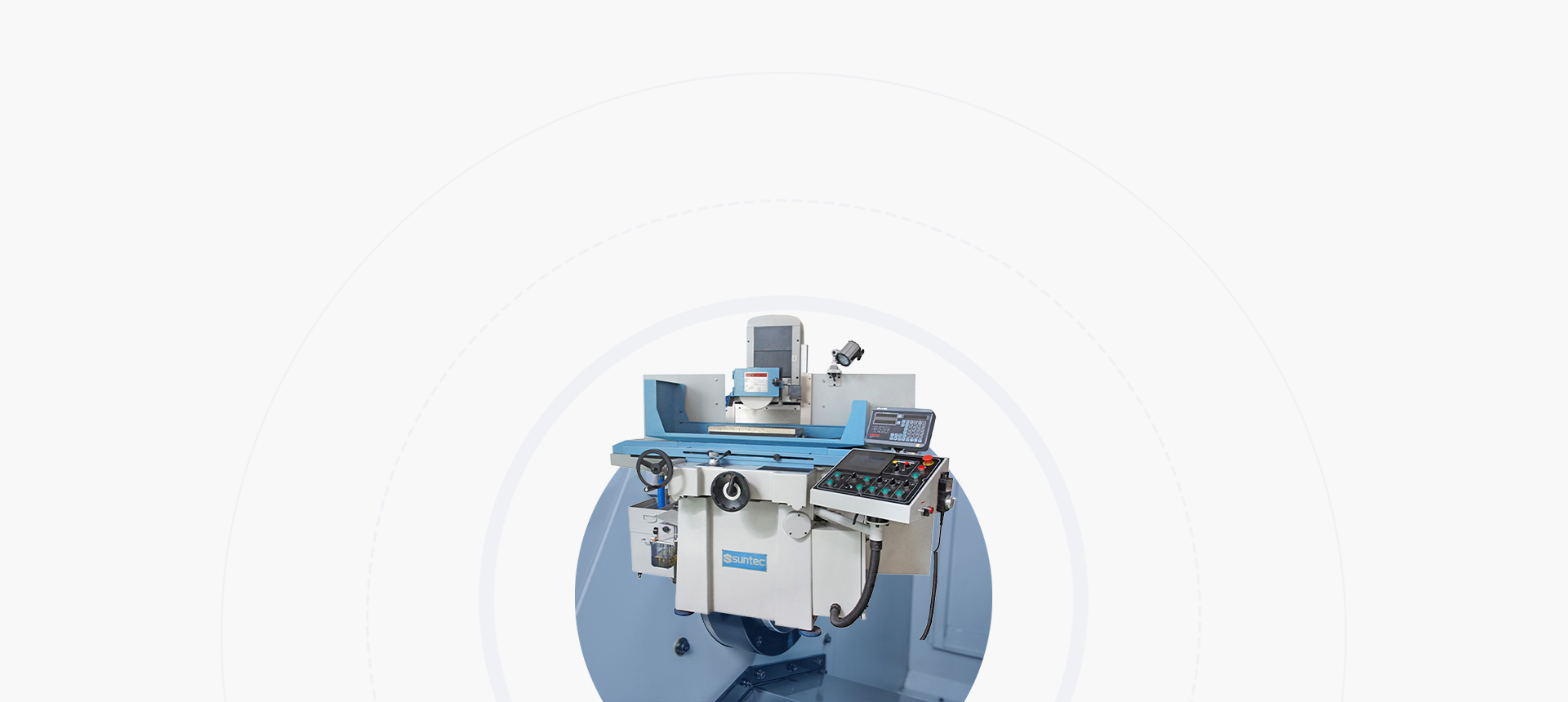

工作臺工作面積 | 460X200mm |
左右最大移動量 | 540mm |
前后最大移動量 | 240mm |
工作臺面至主軸中心最大距離 | 475mm |
工作臺最大承受重量 | 150kg |
工作臺T型槽 | 14mm×1 |
工作臺速度 | 2~25m/min |
前后手輪進刀(1格) | 0.02mm |
前后自動進給 | 0.2~12mm |
前后快速移動(50HZ) | 800mm/min |
上下快速移動量 | 0-330mm/min可設定 |
上下手輪進刀(1格) | 0.001/0.01mm |
上下自動進給量 | 0-0.1mm |
砂輪尺寸 | Φ205mm×6~20×Φ31.75mm |
主軸轉速 | 2850rpm |
主軸馬達 | 2.25kW |
上下驅動伺服馬達 | 0.4kW伺服 |
油壓馬達 | 1.5kW |
沖水馬達 | 0.09kW |
前后驅動馬達 | 0.08kW |
外觀尺寸(長×寬×高) | 1800×1400×1800mm |
毛重 | 1500kg |
三軸導軌 | X軸和Z軸導軌均粘貼美國Turcite-B耐磨片,其高負載、低磨耗,能確保最小移動量,加工精度易于控制。 Y軸滑軌整組硬化處理,頭座再經精密磨削,具有低磨擦系數和減震性能。 Z軸使用普通絲桿,有自鎖力,并采用自動間歇式潤滑絲桿,使絲桿在運動時平穩,并使絲桿達到最低磨耗。 |
主軸組 | 主軸采用臺灣專業廠家生產,內部配制日本原裝NSK高精度配對軸承,精度能達到0.003mm以?xún)?nèi),并終生免加油。 |
自動磨削設置 | 自動磨削可設置粗磨,精磨,光磨。觸摸屏可直接輸入進刀量,進刀次數和各種磨削方式。 |
操控系統 | 采用日本三菱伺服電機和三菱PLC控制系統,故障少,易于維護、修改與監測,維修中心遍布全球。 |
LCD觸控屏面板設置 | LCD觸控屏,軟鍵式面板,各項研磨條件設定一目了然,觸控屏設置多樣磨削方式,操作簡單、方便。易學易懂,無需經過專業的培訓,其參數以閃存(Flash RAM)方式記憶儲存,沒有停電遺失數據的問題??赏ㄟ^(guò)控制面板上的按鈕設定前后進給,左右點動對刀。 |
潤滑 | 使用自動不循環潤滑系統供油給各導軌和絲桿,確保了所有關鍵部位隨時能得到合適的潤滑。 |
除屑 | 可根據客戶的加工要求,選配磁性分離器,環保和延長更換切削液時間。 |
機床防護 | X向采用三防布防護, Z向?qū)к壊捎免k金防護,外觀整潔,防護效果好,堅固耐用。標配防濺大墻板,防止切削液流入導軌,延長機器壽命 |
使用環境條件: | 相對濕度: 35~90%R/H(不結露) 環境溫度: 0℃_x005f∽40℃ 空氣介質: 無腐蝕性介質 光 線: 充足,通風良好 機床應在上述工作環境下,長期穩定運轉。 |
操作與保養之空間 | G818S機臺尺寸為長1800mm、寬1400mm及高1800mm,為安全考慮因素以及操作和維修的便利,空間必須比機臺尺寸規格大500mm以上。 |
